Сокет — это разъем на материнской плате, в который устанавливается процессор. Он определяет список совместимых чипсетов, процессоров, материнских плат и систем охлаждения, которые можно установить в компьютер. Сокеты отличаются числом контактов и их распиновкой, количеством потребляемой энергии и сложностью внутренней структуры процессоров. Часть контактов нужна для питания процессора, часть — для передачи данных от шины PCI Express, ОЗУ, накопителей и т. д. Для каждого сокета существует уникальная распиновка контактов.
Как устроен сокет компьютера
Состоит из панели с защелкой для фиксации центрального процессора и множества контактов – от сотен до тысяч, которые используются для передачи данных, питания и управления ЦП. Socket подключён к системной шине материнской платы, которая соединяет CPU с чипсетом, ОЗУ и PCIe-устройствами
Через разъем сокета передаются:
- Данные – для этого используется шина данных.
- Адреса памяти – применяется шина адресов.
- Управляющие сигналы – прерывания.
CPU обменивается данными с компонентами материнской платы и периферийными устройствами через контроллер памяти и шины. Примеры: чтение инструкций из ОЗУ, обработка данных из кэша, запросы к устройствам ввода-вывода через шину PCI.
Сокеты 2000-х годов
В 2000 году появились процессоры Intel Pentium 4. Для их работы сначала использовались сокеты 423, позже разработали socket 478. В компании AMD создали сокет A, который также называют 462. Разъем поддерживал процессоры Athlon, Athlon XP, Sempron и Duron на различных архитектурах.
В 2004 году Intel разработала сокет нового типа – T, получивший наименование LGA 775. Аббревиатура LGA происходит от английского «Land Grid Array». В этих разъемах ножки процессора были заменены подпружиненными контактами на материнских платах.
Тип LGA имел несколько преимуществ над старыми sockets PGA. Технология производства позволила удешевить сборку чипов. У микропроцессоров снизились утечки тока. Кроме того, LGA надежнее удерживали ЦП. Новый разъем позволял легко наращивать число контактов и дал возможность создавать сокеты очень больших размеров: LGA 3647 от компании Intel или TR4 от концерна AMD.
Однако у устаревших PGA были свои достоинства.
- Сам разъем более дешев, это снижает стоимость материнской платы.
- Ножки на процессоре надежно закреплены, в отличие от контактов в LGA. Можно легко выправить случайно помятые ножки. Сломать контакты в сокете LGA не сложно, это происходит при неправильной установке CPU. А выпрямить их намного труднее, чем ножки ЦП PGA.
- Сокет PGA компактный, лучше подходит для мобильных устройств.
В 2008 году Intel создали LGA 1366 для CPU на архитектуре Nehalem. В 2009 году был выпущен LGA 1156 для ЦП Lynnfield и Clarkdale. Крепежные отверстия под кулеры системы охлаждения LGA 1156 совпадают с отверстиями Intel до LGA 1200 включительно.
Сокеты 2010-х годов
В 2011-2014 годах AMD выпускает разъемы FM1, FM2 и FM2+ для процессоров Athlon и APU серий A8, A6 и А4. В 2014 году был выпущен socket AM1 для сравнительно недорогих и энергоэффективных процессоров Kabini.
2017 году появляется AM4 с 1331 контактом. Считается одним из самых удачных в истории AMD. Разъем был разработан для процессоров Ryzen с архитектурой Zen. Первыми процессорами для AM4 стали APU c архитектурой Bristol Ridge и Athlon X4 950 на микроархитектуре Excavator.
В 2018 году для socket AM4 вышли процессоры Zen+, а в 2019 году – Zen 2, потом появились более современные ЦП с архитектурой Zen 3. Материнские платы и процессоры под этот сокет и сейчас есть в продаже.
У AM4 был серьезный недостаток – были изменены расстояния между монтажными отверстиями в материнских платах по сравнению со старыми моделями. Поэтому многие дорогие кулеры оказались несовместимы с новым socket. При этом расстояние между пластиковыми зубцами штатной рамки сокета оставили прежним. На материнскую плату AM4 можно установить кулер, предназначенный для процессоров с разъемом 754, хотя они появились больше 20 лет назад.
Компания Intel в 2011 году выпустила LGA 1155 (H2). Новинка оказалась удачной и стала популярной среди пользователей ПК. Для производительных систем выпустили LGA 2011 (R), а в 2013 году – LGA 1150 (H3). Через 2 года появился LGA 1151. В 2014 году для производительных ПК был создан LGA 2011-3 (R3), уже через 3 года появилась его замена – LGA 2066.
В 2020 компания Intel представила сокет LGA 1200. Он внешне похож на LGA 1151, но получил 49 дополнительных контактов для повышения качества питания чипа и поддержки новых функций ввода-вывода
Сокеты компаний AMD и Intel, созданные после 2021 года

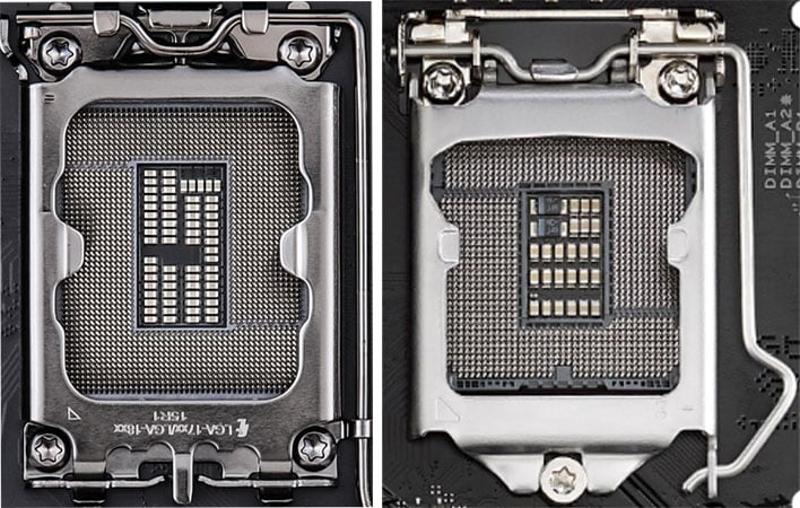

В 2021 году Intel представила LGA 1700. Количество контактов на разъеме – 1700. Для LGA 1700 вышло уже три поколения процессоров: Alder Lake-S, Raptor Lake-S и Raptor Lake-S Refresh.
Важно учесть, что socket несовместим с блоками охлаждения для LGA 1150/1151/1155/1156/1200, поскольку расстояние между отверстиями для монтажа кулеров изменилось. LGA 1700 имеет вытянутую прямоугольную форму, а это может вызвать деформацию чипов и ухудшить теплоотвод при монтаже некоторых вентиляторов. Пользователи могут решить проблему с помощью дополнительно установленных рамок, корректирующих изгиб разъема.
AMD разработала в 2022 socket АМ5 (LGA 1718). Компания отказалась от ставших привычными ножек на процессоре. Главный минус сокета – изменение расстояния между монтажными отверстиями для блоков охлаждения на материнской плате.
Многие кулеры несовместимы с новыми системными платами. Другой проблемой может стать толстая теплораспределительная крышка ЦП. Теплоотвод у новых микросхем довольно медленный по сравнению с предыдущими поколениями CPU, поэтому требует эффективного охлаждения. Однако чипы АМ5 остаются популярными.

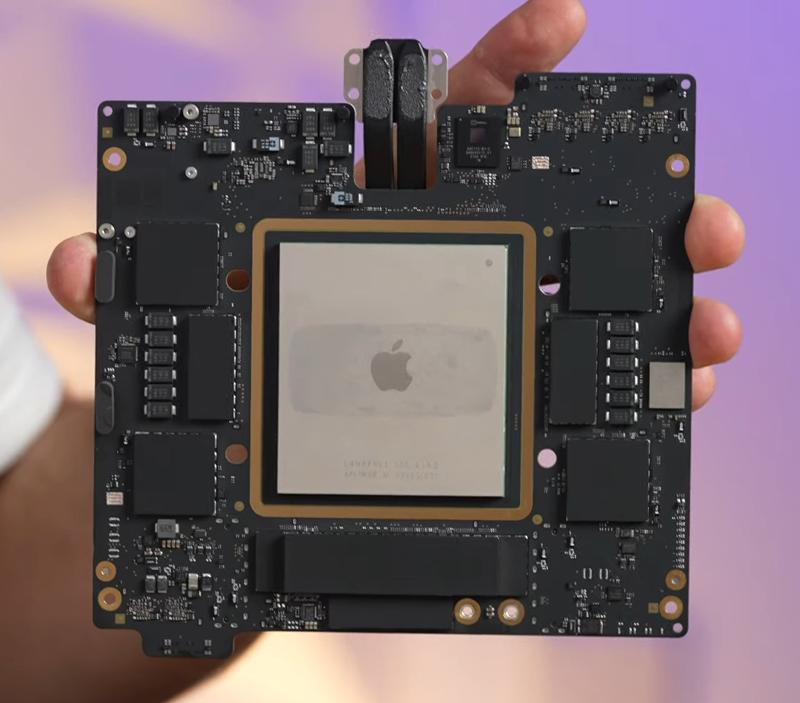

Sockets Apple
Apple не поддерживает апгрейд CPU пользователями. Даже в устройствах с возможностью замены чипа эта процедура может заблокироваться на уровне прошивки.
Современные Mac на Apple Silicon проектируются как неремонтопригодные системы: все компоненты интегрированы в SoC. Если вы планируете апгрейд, проверьте модель устройства и его спецификации — в большинстве случаев замена процессора в Mac невозможна.
Советы по выбору сокетов
Как выбрать сокет для вашего чипа:
- Определите модель CPU – например, Intel Core i5-13600K или AMD Ryzen 7 7800X.
- Найдите его разъем в описании к чипу – пример: LGA 1700 для Intel 13-го поколения, AM5 для Ryzen 7000.
- Выберите системную плату с данным разъемом.
- Убедитесь в поддержке поколения CPU – в ряде случаев потребуется обновление прошивки BIOS.
При выборе sockets следует проверять совместимость платы с чипом на сайтах производителей: Intel ARK, AMD CPU List или обращаться за консультацией к сотрудникам компаний, продающих комплектующие для ПК. Также можно использовать онлайн-конфигураторы, например, PCPartPicker.
